Pompa di ghiaia, fango pompa singolo rivestimento in Cina

Descrizione

Diametro scarico: 100-550mm
Rate fluido: 60-1060m3 / h
Testa: 10-110m

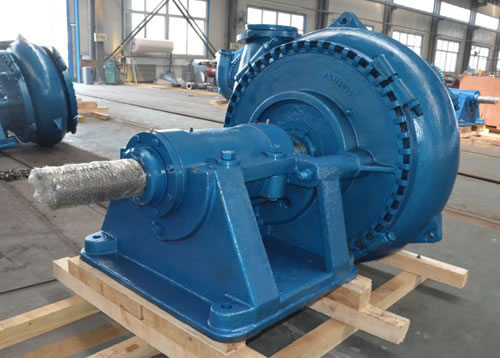

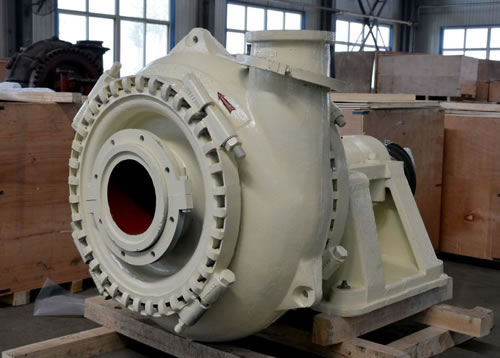

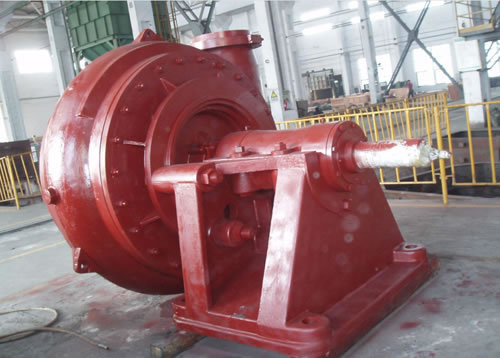

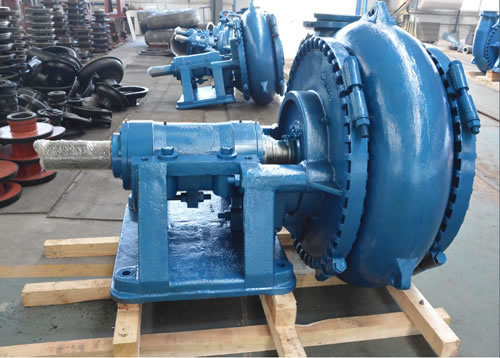

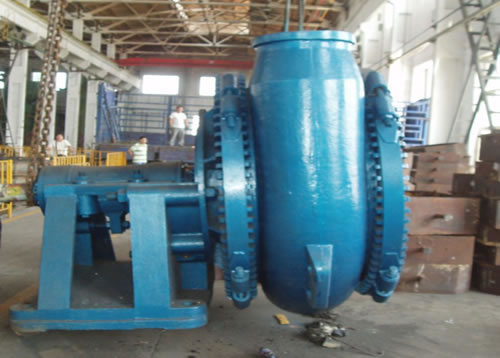

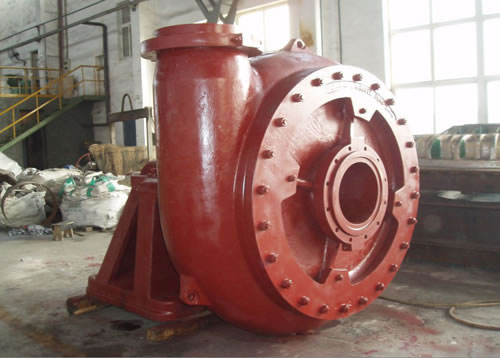

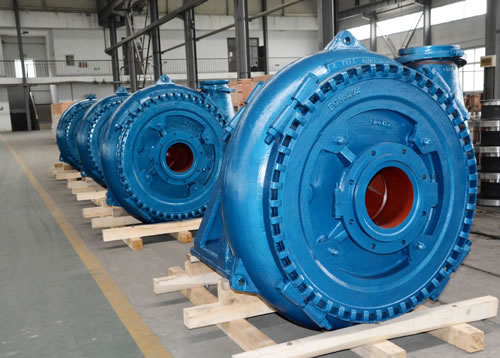

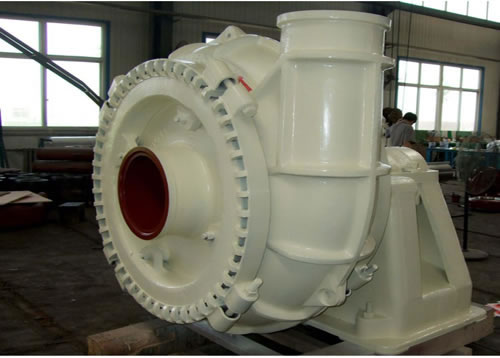

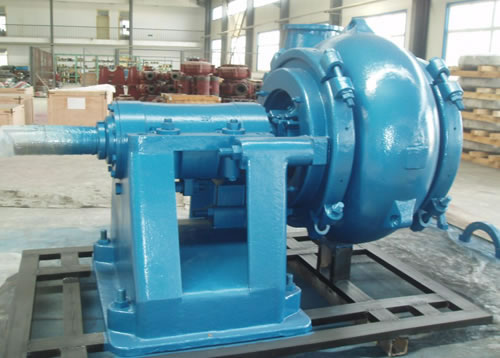

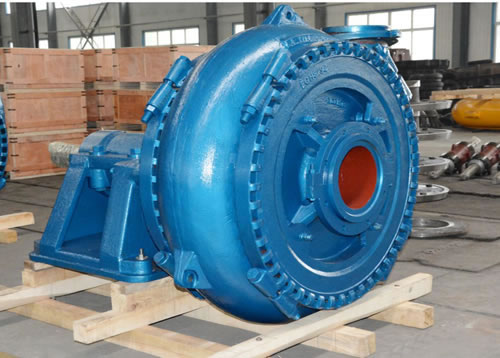

Questo edificio è DG serie pompa ghiaia è l'inclinazione singola fase singola aspirazione e orizzontale. Questa pompa è semplice corpo pompa. Secondo il tipo di guida, può essere classificata in due tipi di strutture: sostegno di tipo auto-trasporti, e cambio con la pompa. Tipo lubrificante può adottare grasso o olio lubrificante. Pompa per sabbia sono utilizzati principalmente per la continua forte gestione abrasivo che contiene una grande forza per essere pompata da una pompa comune. La DG serie semplice rivestimento pompa fango è testa della pompa di ghiaia elevata. Le parti bagnate sono realizzate in Ni e materiali duri altamente indossare lega resistente di cromo. Il senso di rotazione della pompa è nel senso di orario, con vista dalla trasmissione finale.

Le domande di pompa di fango rivestimento semplice

Pompa di ghiaia è utilizzato principalmente nel settore dei trasporti continua di mezzo abrasivo che contiene potente ad alta resistenza per essere pompata da una pompa comune.

Caratteristiche Serie Ghiaia DG pompa

1. Lo script di questa pompa fango rivestimento è principalmente singola serie DG di raccordo semplice e orizzontale. Direzione di uscita può essere posizionata a 360 °, facile instalar.
2. I componenti dell'asse del cilindro esctructura adottano, atto a regolare la breacha tra la girante e la piastra di usura anteriore. Il grasso utilizzato asse lubricación.
3. La tenuta dell'albero: sigillo di espulsione di guida, tenuta di imballaggio, e sigillare mecánico.
4. Un passaggio ampio flusso & Buono Caratteristiche Anti-Cavity & Wear resistente Alta Eficiencia.
5. Metodo di guida: Cintura, V, albero di elastico giunto di trasmissione, la trasmissione del cambio, accoppiamento fluido di trasmissione, meccanismo dello sterzo e frequenza variabile controllo velocità Tiristor.
6. Le parti bagnate sono realizzate in Ni duro e altamente resistente all'usura in lega di cromo con buone proprietà anti corrosivas.
7. a velocità variabile e modelli atti a garantire il buon funzionamento. Inoltre, una lunga durata ed alta efficienza di funzionamento forniscono prestazioni affidabili in un ambiente operativo difficile.

Selezione Box

Patameter performativo

Parametro

Tipo	Capacità (Q)		Testa (H)	Velocità (n)	Effetto Max.	NPSH	Dia. Aspirazione	Dia. Scarico	La dimensione delle particelle max. Admisibe	Peso
Tipo	(M³ / h)	(L / s)	(M)	(R / min)	(%)	(M)	(Mm)	(Mm)	(Mm)	(Kg)
DG150X100-D	36 ~ 252	10 ~ 70	3.5 ~ 51	600 ~ 1400	30 ~ 50	2.5 ~ 3.5	150	100	82	460
DG200X150-E	137 ~ 576	38 ~ 160	10 ~ 48	800 ~ 1400	50 ~ 60	3 ~ 4.5	200	150	127	1120
DG250X200-S	216 ~ 979	60 ~ 272	13 ~ 50	500 ~ 1000	45 ~ 65	3 ~ 7.5	250	200	178	2285
DG300X250-G	360 ~ 1512	100 ~ 420	11 ~ 58	400 ~ 850	50 ~ 70	2 ~ 4.5	300	250	220	4450
DG350X300-G	504 ~ 3168	140 ~ 880	6 ~ 66	300 ~ 700	60 ~ 68	2 ~ 8	350	300	240	5400
DG450X400-T	864 ~ 3816	240 ~ 1060	9 ~ 48	250 ~ 500	60 ~ 72	3 ~ 6	450	400	254	10800
DG250X200H-S	396 ~ 1296	110 ~ 360	10 ~ 80	500 ~ 950	60 ~ 72	2 ~ 5	250	200	180	3188
DG300X400H-T	612 ~ 2232	170 ~ 620	28 ~ 78	350 ~ 700	60 ~ 72	2 ~ 8	300	250	210	4638
DG400X350H-TU	720 ~ 3600	200 ~ 1000	20 ~ 72	300 ~ 500	60 ~ 72	3 ~ 6	400	350	230	12250

Dimensione installazione

Modello Schema Dimension
La B C D E F Sol D1 E1 G1 H E Io N-d L M N
DG150X100-D 1006 492 432 213 38 75 289 - - - 54 164 65 4-Ф22 330 203 260
DG200X150-E 1286 622 546 257 54 83 365 - - - 75 222 80 4-Ф29 392 295 352
DG250X200-S 1720 920 760 - - - - 640 70 780 90 280 120 4-Ф35 378 330 416
DG300X250-G 2010 1207 851 - - - - 749 64 876 152 356 140 4-Ф41 473 368 522
DG350X300-G 2096 1207 851 - - - - 749 64 876 152 356 140 4-Ф41 502 424 610
DG450X400-T 2320 1150 900 - - - - 880 80 1040 125 350 150 4-Ф48 538 439 692
DG250X200H-S 1774 920 760 - - - - 640 70 780 90 280 120 4-4-Ф35 455 330 475
DG300X400H-T 2062 1219 851 - - - - 749 64 876 152 356 140 4-4-Ф41 496 400 605
DG400X350H-TU 2367 1460 1200 - - - - 860 95 1050 150 350 150 4-4-Ф4879 649 448 765
Modello Schema Dimension Dimensione flangia di ingresso Dimensione uscita flangia Peso
P Q R S T U V W D0 D2 n-d1 n0 n2 n-d2
DG150X100-D 330 343 33 32 16 - 8 5 305 260 8-Ф19 254 210 4-Ф19 460
DG200X150-E 457 405 29 29 54 - 6 8 368 324 8-Ф19 305 260 8-Ф19 1120
DG250X200-S 450 533 48 41 - 102 8 6 457 406 8-Ф22 368 324 8-Ф19 2285
DG300X250-G 851 665 48 49 238 - 10 8 527 470 12, Ф22 457 406 8-Ф22 4450
DG350X300-G 851 787 48 48 121 - 8 10 552 495 8-Ф22 527 470 12, Ф22 5400
DG450X400-T 650 921 64 64 - 274 8 10 705 641 16-Ф25 640 584 12, Ф25 10800
DG250X200H-S 450 620 48 42 - 206 8 6 457 406 8-Ф22 368 324 8-Ф19 3188
DG300X400H-T 851 800 60 60 40 - 10 8 533 476 8-Ф29 483 432 8-Ф25 4638
DG400X350H-TU 900 1008 72 82 - 120 8 10 650 600 12, Ф28 600 540 12, Ф28 12247
