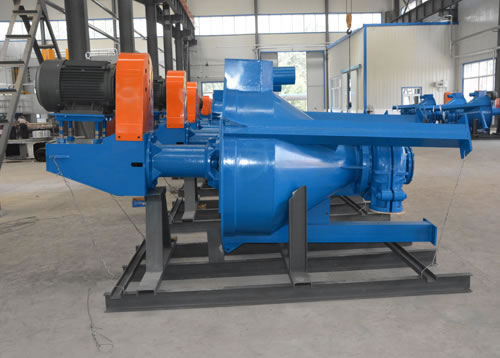

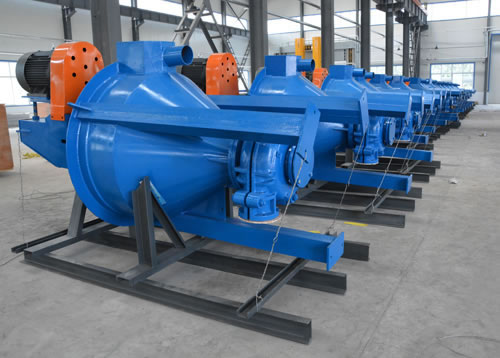

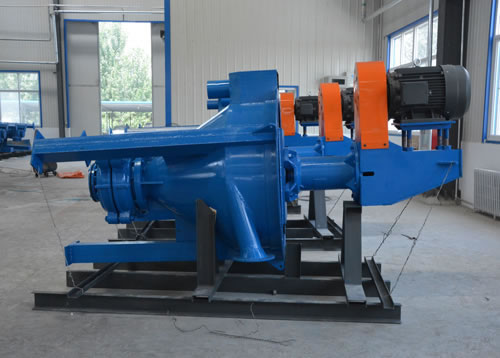

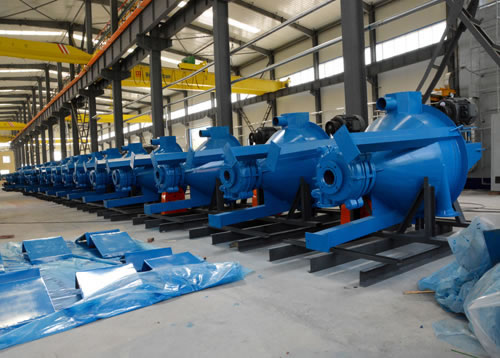

Pompe verticali serie schiuma DF (DHF) o schiuma pompe centrifughe sono progettate per il design a doppia pelle, compreso l'appoggio gommapiuma pompa, pompa centrifuga, pompa di schiuma per l'industria mineraria. Queste pompe schiuma verticale è caratterizzato da elevata efficienza, resistente all'usura, prestazioni stabili e di alta intercambiabilità. Il materiale di rivestimento e la girante è di gomma resistente all'usura o metallo. La pompa non necessita di guarnizione in schiuma verticale e bin fodera può essere utilizzato. Le pompe schiuma verticali possono Transporter più flusso di fango e ad alta prevalenza con il piccolo spazio di installazione. Le pompe di schiuma Vertciales possono essere guidati da cintura o accoppiamento diretto. Le pompe centrifughe serie DF schiuma (DHF) deve ruotare nella direzione in senso orario dal lato accoppiamento.
Applicazione
Schiuma pompe centrifughe possono essere utilizzati per il galleggiamento industriali, ideale per il trasporto schiuma lodo.
Caratteristiche delle verticale Schiuma Pompe
Pompe schiuma sono adatti per convogliare lo slurry schiuma, specialmente con processi di flottazione. È possibile rimuovere il fango schiuma e funzionare normalmente anche se il supporto non è sufficiente fango. Le parti bagnate della pompa sono realizzati con materiali in lega Ni-duri e molto resistenti usura di cromo. Lo scivolo di scarico è una struttura in acciaio. Può essere rivestito con materiali diversi. La direzione della pompa di scarico può essere orientato in una gamma di 45 °. Questa serie di pompe con gommapiuma adottare una struttura a doppio rivestimento con la prestazione stabile, alta efficienza, alta resistenza all'usura e di intercambiabilità dei componenti. Materiale propellente e rivestimento sono in metallo o gomma resistente desgaste.
Selezione BoxPatameter performativoImpostazioni
| Tipo | Capacità (Q) | Testa (H) | Velocità (n) | Massima efficienza | Dimensione massima. Particella Consentito | Max. Union Consentito |
| (M³ / h) | (L / s) | (M) | (R / min) | (%) | (Mm) | (KW) |
| 50DF | 4.3 ~ 51 | 1.2 ~ 14.2 | 6.2 ~ 30.2 | 800 ~ 1800 | 20 ~ 45 | 35 | 15 |
| 75DF | 10.8 ~ 149,4 | 3 ~ 41.5 | 6.5 ~ 29.5 | 700 ~ 1500 | 20 ~ 55 | 38 | 20 |
| 100DF | 10.8 ~ 212 | 3 ~ 59 | 6.8 ~ 29.2 | 500 ~ 1050 | 20 ~ 55 | 55 | 40 |
| 150DF | 36 ~ 425 | 10 ~ 118 | 6.8 ~ 25.2 | 350 ~ 680 | 20 ~ 55 | 63 | 75 |
| 200DF | 230 ~ 670 | 64 ~ 186 | 5 ~ 24.8 | 350 ~ 680 | 20 ~ 55 | 72 | 75 |
Dimensione installazione.png)
.png)
| Tipo | Outline Dimensions | | H | H1 | H2 | H3 | H4 | H5 | L | L1 | L2 | L3 | L4 | Ød | N | P | | 50DF | 382 | 1140 | 850 | 1300 | 12 | 474 | 138 | 360 | 210 | 480 | 380 | 938 | 174 | 110 | | 75DF | 467 | 1250 | 950 | 1400 | 12 | 474 | 149 | 354 | 262 | 510 | 445 | 938 | 174 | 110 | | 100DF | 506 | 1720 | 1310 | 1910 | 16 | 637 | 229 | 537 | 338 | 740 | 600 | 1444 | 238 | 170 | | 150 DF | 791 | 2430 | 1950 | 2770 | 20 | 875 | 318 | 696 | 460 | 1020 | 800 | 1970 | 300 | 210 | | 200 DF | 791 | 2430 | 1950 | 2770 | 20 | 875 | 381 | 696 | 470 | 1020 | 800 | 1970 | 300 | 210 |
|
| Tipo | Dimensione della flangia interna | Flangia Dimensione esterna | | D1 | D ' | Φ1 | n1 | Φd1 | δ1 | D2 | D ' | Φ2 | n2 | Φd2 | δ2 | | 50DF | 51 | 146 | 184 | 4 | 19 | 25 | 102 | 178 | 216 | 4 | 19 | 12 | | 75DF | 76 | 191 | 229 | 4 | 22 | 27 | 152 | 235 | 279 | 8 | 18 | 16 | | 100DF | 102 | 235 | 279 | 4 | 22 | 32 | 203 | 292 | 337 | 8 | 19 | 12 | | 150DF | 152 | 324 | 365 | 8 | 21 | 38 | 305 | 406 | 457 | 12 | 22 | 20 | | 200DF | 203 | 375 | 432 | 8 | 29 | 44 | 305 | 406 | 457 | 12 | 22 | 20 |
|
